Futtersiruppumpe 1.0

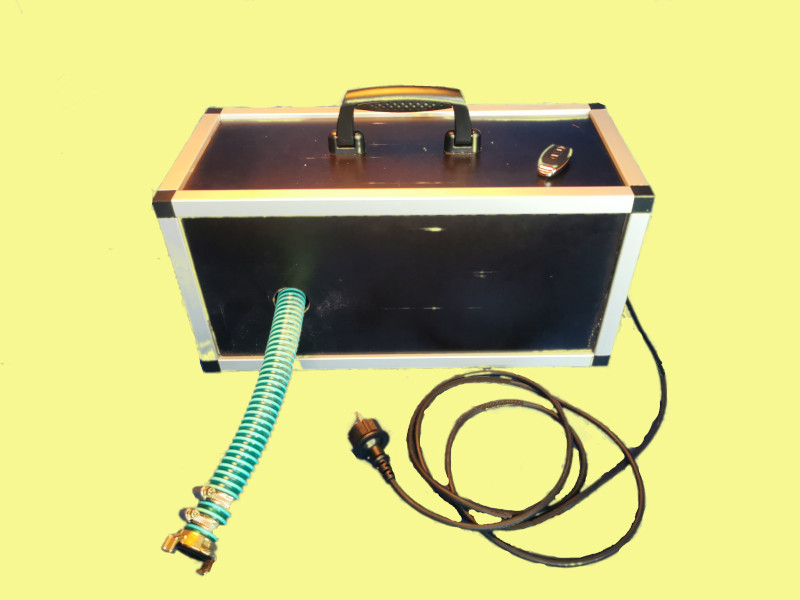

Die Futtersiruppumpe ermöglicht das Pumpen von hochviskosem Futtersirup von einem Futtertank in einen Anderen oder direkt in das Futtergeschirr. Die körperlich anstrengende Fütterung der Bienen wird so wesentlich erleichtert.
Materialliste
Mechanischer Aufbau:
Die Impellerpumpe wird über die Kupplung mit dem Schrittmotor verbunden. Der Schrittmotor wird mittels Schrittmotorhalterung mit der Bodenplatte verschraubt. Die Pumpe wird über ein Stück der Siebdruckplatte erhöht und kann dann direkt an der Bodenplatte befestigt werden. An der Pumpe werden die beiden Schlauchverschraubungen mit dem ¾ Zoll Innengewinde montiert. Dann werden zwei Schlauchstücke mit ca. 30 cm Länge mit jeweils zwei Schlauchschnellen an den Schlauchanschluss angeschlossen. An die beiden anderen Enden kommen dann die Schnellverschlüsse. Diese können aber erst montiert werden, wenn die Schläuche durch die Gehäusewände gezogen wurden.
Elektrische Verbindungen:
1.) Versorgungsspannung Schrittmotor Treiber

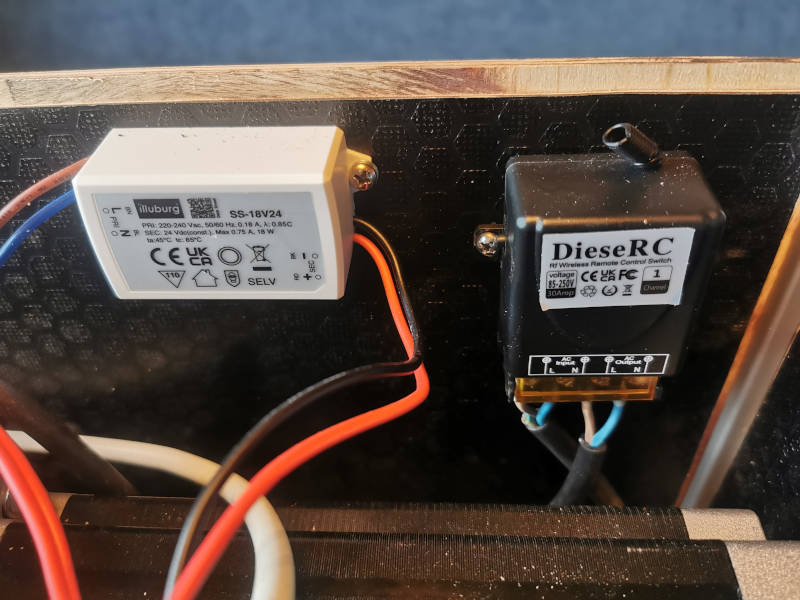

Der Schrittmotor Treiber DM2282 kann mit der Netzspannung von AC230V betrieben werden. Damit die Pumpe mit einer Funkfernsteuerung ein- und ausgeschaltet werden kann wird allerdings noch der Funkschalter dazwischen geschaltet. Das Netzkabel wird also mit AC Input L (braun) und N (blau) verbunden.
Der Ausgang des Funkschalter AC Output L und N werden dann mit den gleichnamigen Anschlüssen des Schrittmotor Treibers verbunden.
2.) Schrittmotor mit dem Treiber verbinden
Als nächstes werden die beiden Spulen des Schrittmotors (Spule A: A+ und A- und Spule B: B+ und B-) mit dem Schrittmotor Treiber verbunden. Wichtig ist dabei, dass die Farben der Anschlüsse nicht genormt sind und von Schrittmotor zu Schrittmotor verschieden sind. Du kannst die richtige Zuordnung aus dem Datenblatt entnehmen oder durch messen ermitteln.
Wie erkenne ich welche Leitung wohin gehört?
Methode: Widerstand messen (Multimeter)
Miss den Widerstand zwischen allen Leitungspaaren.
Zwei Paare zeigen jeweils niedrigen Widerstand (~1–100 Ohm): das sind die beiden Spulen.
Ordne diese vier Leitungen entsprechend zu:
Spule 1: z. B. A+ und A−
Spule 2: z. B. B+ und B−
Die Polarität (Plus/Minus) ist für die Funktion nicht kritisch – aber wichtig für die Drehrichtung. Du kannst einfach ausprobieren: Falls der Motor rückwärts läuft, tausche A+ mit A− oder B+ mit B−.
3.) PWM-Modul (Drehzahlregler) mit dem Schrittmotor Treiber verbinden

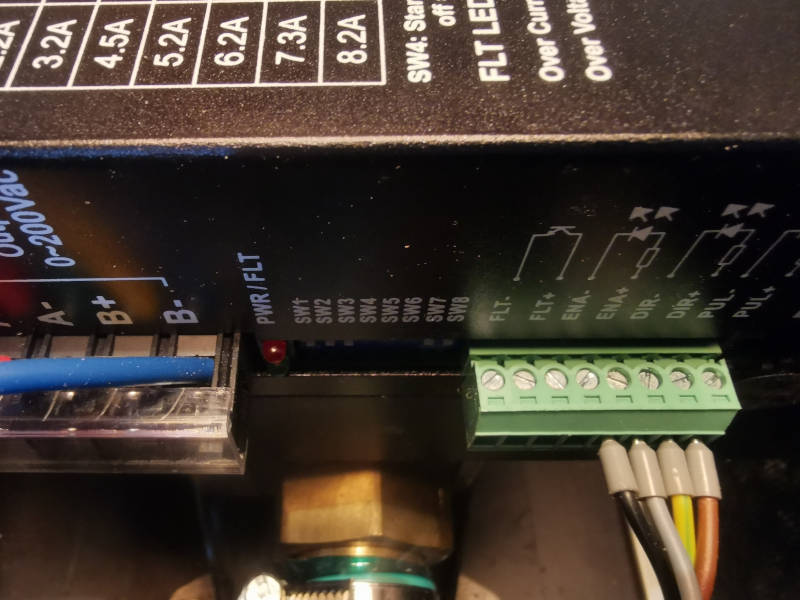

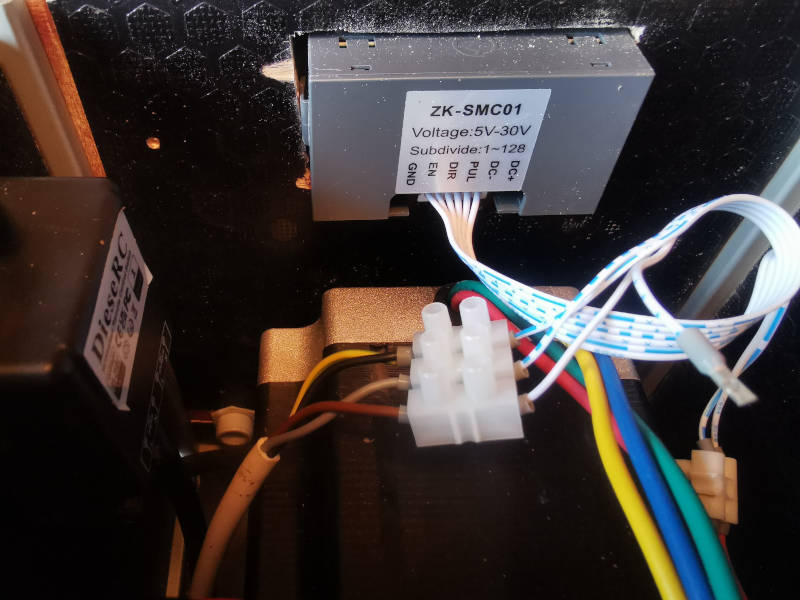

Die Drehzahl des Schrittmotors kann über ein PWM-Modul geregelt werden. Dafür verwenden wir das PUL Signal. Damit wir auch noch die Drehrichtung ändern können verwenden wir auch noch das DIR Signal. PUL- und DIR- des Schrittmotor Treibers werden dann noch mit GND des PWM-Moduls verbunden.
Das PWM-Modul benötigt dann noch eine Versorgungsspannung zwischen DC 5V bis 30V. Dafür verwenden wir ein 24V 18W Netzteil. Das Netzteil erhält die Versorgungsspannung direkt vom Netzkabel L (braun) und N (blau). Der Ausgang RD + und BK – wird mit dem PWM-Modul DC+ und DC- verbunden).
Inbetriebnahme:

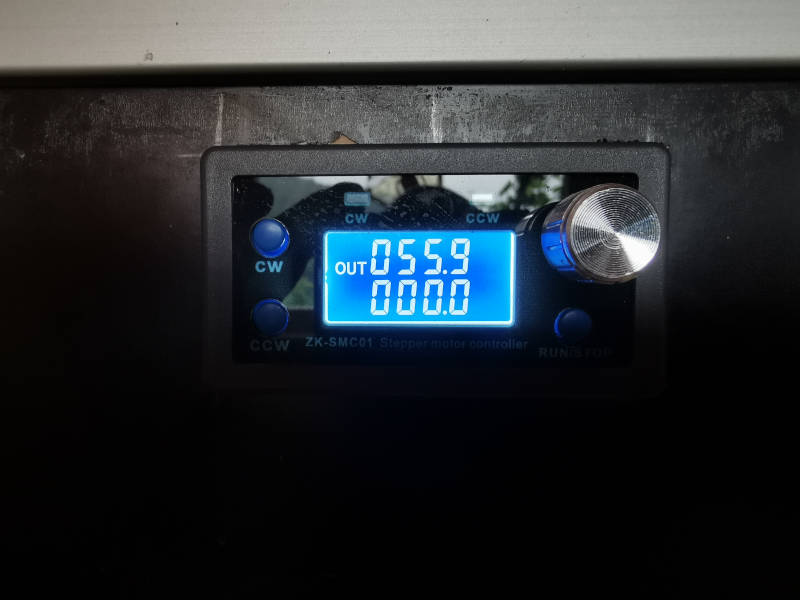

Sobald die Futtersiruppumpe komplett verdrahtet wurde müssen alle Abdeckungen der Anschlüsse geschlossen werden und das Gehäuse wird zusammengebaut. Jetzt kann der Stecker des Gerätes eingesteckt werden. Mit der Fernbedienung kann die Futtersiruppumpe nun eingeschaltet werden. Die Pumpe beginnt zu arbeiten sobald der Taster CW bzw. CCW gedrückt wird. Mit diesen beiden Tasten kann die Drehrichtung der Pumpe bestimmt werden. Achte darauf, dass beim Start der Pumpe die Drehzahl nicht zu hoch eingestellt ist, dies kann dazu führen dass die Pumpe blockiert. Wenn das passiert muss die Pumpe neu gestartet werden (vom Netz abhängen und neu starten). Die Drehzahl kann für beide Drehrichtungen separat mit dem Drehknopf eingestellt werden.
